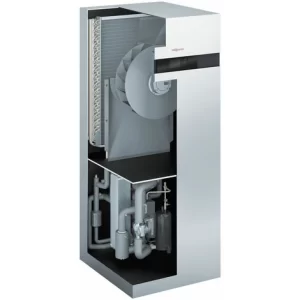

Viessmann Vitocal 200-A Luft-Wasser-Wärmepumpe Typ AWCI-AC 201.A10 Mit Regelung Vitotronic 200, Innenaufstellung – Z011360

Eigenschaften

• Gewicht: 254.0
• Kabellänge: 1.835
• Heizleistung: 10.12
• Kältemittel: R410
• Kühlleistung: 8.8

Viessmann Luft-Wasser-Wärmepumpe für Innenaufstellung Vitocal 200-A vitosilber, Typ: AWCI-AC 201.A10 und mit Regelung Vitotronic 200 WO1C

Innenaufgestellte Luft/Wasser-Wärmepumpe für Heizung, Kühlung und Trinkwassererwärmung.
Für Anlagen mit einem Heizkreis ohne Mischer und/oder – in Verbindung mit Erweiterungssatz (Zubehör) – einem Heizkreis mit Mischer sowie Regelung eines kompatiblen Viessmann Vitovent Lüftungsgeräts.

Die energieeffiziente Bauweise erfordert besondere Heiztechniken, um die gesetzlichen Anforderungen an Gebäudehüllen gerecht zu werden.
Die modulierende Luft/Wasser-Wärmepumpe Vitocal 200-A zur Innenaufstellung ist hierfür konzipiert und erreicht Vorlauftemperaturen von bis zu 60 °C bei einer Lufteintrittstemperatur von 5 °C.
An heißen Sommertagen kann sie auch reversibel betrieben werden und die Räume kühlen.

Ausstattungsmerkmale Wärmepumpe:

• Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
• Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb sowie exakte Leistungsanpassung an den Wärmebedarf
• Geringe Betriebskosten bei höchster Effizienz in jedem Betriebspunkt durch innovatives RCD-System (Refrigerant Cycle Diagnostic System) mit elektronischem Expansionsventil (EEV)
• Geringe Betriebsgeräusche durch Radialventilator, schalloptimierte Gerätekonstruktion und Nachtbetrieb mit reduzierter Lüfterdrehzahl
• Effiziente Abtauung durch Kältekreisumkehr
• Einfach zu bedienende Vitotronic Regelung mit Klartext- und Grafikanzeige, Fernwirktechnik und -überwachung ermöglicht den Anschluss an Vitocom 100 und 300
• Integrierte Energiebilanzierung
• Optimierte Nutzung des selbsterzeugten Stroms von Photovoltaikanlagen
• Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps

Lieferumfang Wärmepumpe:

• Modulierende Luft/Wasser-Wärmepumpe
• Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung für einen optimalen Betrieb unter allen Betriebsbedingungen
• Geräusch- und schwingungsarm durch doppelt schwingungsentkoppelten Inverter-Verdichter
• Für eine max. Vorlauftemperatur von 60 Grad °C bei einer Außentemperatur von +5 Grad °C
• Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgeregelten Radialventilator
• Korrosionsbeständiger, beschichteter Verdampfer
• Mit Kältemittel R410 A
• Edelstahl-Plattenwärmetauscher (1.4401/ 1.4301) zur Wärmeabgabe an das Heizsystem
• Energieeffiziente Abtauung über Kreislaufumkehr
• Mit eingebauter Hocheffizenz-Umwälzpumpe für Heizkreis, 3-Wege-Umschaltventil und Sicherheitsgruppe
• Mit witterungsgeführter, digitaler Wärmepumpenregelung Vitotronic 200 (Typ WO1C)
• Mit Speichertemperaturregelung für einen Speicher-Wassererwärmer
• Zeiträume für die Heizkreise, Trinkwassererwärmung und Zirkulationspumpe getrennt einstellbar
• Mit Ansteuerung eines zusätzlichen Wärmeerzeugers (z.B. Öl-/Gas-Heizkessel)
• Mit Außentemperatursensor sowie Vor- und Rücklauftemperatursensor für Sekundärkreis im Lieferumfang
• Mit integrierter Eigenverbrauchsoptimierung für Solarstrom in Verbindung mit Energiezähler (Zubehör)

Technische Daten Wärmepumpe:

• Farbe: Vitosilber
• Bei Betriebspunkt A2/W35:
• • Nenn-Wärmeleistung: 7,00 kW
  • Elektronische Leistungsaufnahme: 1,97 kW
  • Leistungszahl (COP): 3,55
• Bei Betriebspunkt A-7/W35:
• • Nenn-Wärmeleistung: 10,12 kW
  • Elektronische Leistungsaufnahme: 3,89 kW
  • Leistungszahl (COP): 2,60
• Bei Betriebspunkt A35/W18:
• • Nenn-Kühlleistung: 8,80 kW
  • Elektronische Leistungsaufnahme: 2,75 kW
  • Leistungszahl (EER): 3,20
• Bei Betriebspunkt A35/W7:
• • Nenn-Kühlleistung: 6,70 kW
  • Elektronische Leistungsaufnahme: 2,48 kW
  • Leistungszahl (EER): 2,70
• Wärmegewinnung:
• • Max. Ventilatorleistung bei 600 1/min: 132 W
  • Lufteintrittstemperatur min.: -15 °C
  • Lufteintrittstemperatur max.: +35 °C
• Heizwasser (Sekundärkreis):
• • Mindestvolumenstrom: 920 l/h
  • Max. externer Druckverlust (RFH) bei Mindestvolumenstrom: 600 mbar
  • Max. externer Druckverlust (RFH) bei Mindestvolumenstrom: 60 MPa
  • Vorlauftemperatur (A -15) max.: 55 °C
  • Vorlauftemperatur (A +5) max.: 60 °C
• Elektrische Werte:
• • Nennspannung Verdichter: 3/N/PE 400 V/50 Hz
  • Max. Nennstrom: 14,5 A
  • Anlaufstrom Verdichter: 10 A
  • Absicherung: B16A A 3-polig
  • Nennspannung Steuerstromkreis: 1/N/PE 230 V/50 Hz
  • Absicherung Steuerstromkreis: T 6,3 A
• Kältemittel R410A:
• • Kältemittelfüllmenge: 3,2 kg
  • Treibhauspotenzial (GWP): 2088
  • CO2-Äquivalent: 6,7 t
• Anschlüsse:
• • Heizwasserseitiger Anschluss: R 1 1/2
  • Trinkwasserseitiger Anschluss: R 1 1/2
  • Kondenswasserschlauch (innen/außen): 32/40 mm
  • Bewerteter Schallleistungs-Summenpegel im Max. Betriebspunkt (innen): 55 dB(A)
• Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label):
• • Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse: A++
  • Jahreszeitbedingte Raumheizungs-Energieeffizienz: 164 %
  • Wärmenennleistung: 10,67 kW
  • Jährlicher Energieverbrauch: 5288 kWh
  • Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse: A++
  • Jahreszeitbedingte Raumheizungs-Energieeffizienz: 127 %
  • Wärmenennleistung: 9,7 kW
  • Jährlicher Energieverbrauch: 6191 kWh
  • Jahreszeitbedingte Raumheizungs-Energieeffizienz: 125 %
  • Wärmenennleistung: 11,38 kW
  • Jährlicher Energieverbrauch: 8780 kWh
  • Jahreszeitbedingte Raumheizungs-Energieeffizienz: 106 %
  • Wärmenennleistung: 15,03 kW
  • Jährlicher Energieverbrauch: 13555 kWh
  • Jahreszeitbedingte Raumheizungs-Energieeffizienz: 245 %
  • Wärmenennleistung: 6,1 kW
  • Jährlicher Energieverbrauch: 1315 kWh
  • Jahreszeitbedingte Raumheizungs-Energieeffizienz: 196 %
  • Wärmenennleistung: 5,63 kW
  • Jährlicher Energieverbrauch: 1512 kWh
  • Schallleistungspegel Außen: 59 dB
  • Schallleistungspegel Innen: 55 dB
• Temperaturregler:
• • Temperaturregler Klasse: II
  • Beitrag Raumheizungs-Energieeffizienz: 2 %
  • Energieeffizienz Verbund (Heizung): 129 %
  • Energieeffizienzklasse Verbund (Heizung): A++
• Abmessungen (Länge / Breite / Höhe): 800 x 700 x 1835 mm
• Gewicht: 254 kg

Ausstattungsmerkmale Regelung Vitotronic 200 WO1C:

• Einfache Bedienung mittels grafischem Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe
• Möglichkeiten zur Einstellungen für Betriebsarten, Party- und Sparbetrieb, Ferienprogramm, Raumtemperatur und Trinkwassertemperatur sowie zur Abfrage von Temperaturen
• Mit bedarfsabhängiger Heizkreispumpenabschaltung sowie Sommersparschaltung und variabler Heizgrenze
• Mit automatischer Sommer-/Winterumschaltung, Wartungsmeldung und kontrollierter Estrich-Trocknung
• Mit Diagnosesystem, Betriebstagebuch und Ausgang Sammelstörmeldung
• Über KM-BUS ist eine einfache Fernüberwachung möglich (Vitocom 100, Typ GSM als Zubehör erforderlich)
• Fernbedienung ist mit Vitotrol App und Vitocom 100, Typ LAN1 (Zubehör) über DSL/Internet möglich
• Über LON-BUS und/oder Vitogate 200, Typ KNX (Zubehör) kommunikationsfähig mit übergeordneten Leitsystemen
• Datenaustausch mit bis zu 32 Heizkreisregelungen Vitotronic 200-H über LON-BUS ist möglich
• Für die Funktion Schwimmbadbeheizung, externe Betriebsprogramm-Umschaltung mit Wirkung auf einen oder mehrere Heizkreise, externe Anforderung, externes Sperren und Vorgabe der Heizwasser-Solltemperatur über externes 0-10 V-Signal ist eine Funktionserweiterung der Regelung mit der externen Erweiterung EA1 (Zubehör) erforderlich

Die Vitotronic 200 enthält:

• Anlagenschalter
• Betriebs- und Störanzeige
• Optolink Laptop-Schnittstelle und Bedienteil

Hersteller-Nr.: Z011360
